赤外線ZnGeP2（ZGP）クリスタル

製品の属性

赤外線ZnGeP2（ZGP）結晶は、0.74および12 µmに透過バンドエッジを持っています。ただし、それらの有用な透過範囲は1.9〜8.6 µmおよび9.6〜10.2 µmです。 IR非線形結晶ZnGeP2は、最大の非線形光学係数と比較的高いレーザー損傷しきい値を備えています。 NLOクリスタルZGPクリスタルは、さまざまなアプリケーションで使用できます。高調波の生成と混合プロセスによるCO2およびCOレーザー放射の近赤外範囲へのアップコンバージョン、パルスCO、CO2、化学DFレーザーの効率的なSHG、および効率的なダウンコンバージョンOPOプロセスによるホルミウム、ツリウム、エルビウムのレーザー波長から中赤外波長範囲。

Coupletech Co.、Ltd.は、OPOアプリケーション向けに損傷しきい値の高いBBARコーティングと最低の吸収係数α<0.05 cm-1（ポンプ波長2.05〜2.1 µm）を備えたIR材料ZGP結晶を提供しています。通常の吸収係数は、2.5〜8.2 µmの範囲で<0.03cm-1です。大きな非線形結晶係数（d36 = 75pm / V）、広い赤外線透過範囲（0.75-12μm）、高い熱伝導率（0.35W /（cm・K））、高いレーザー損傷しきい値（2-5J / cm2）を備えているため優れた加工特性を備えたIR材料ZnGeP2結晶は、赤外線非線形光学結晶の王様と呼ばれ、高出力で調整可能な赤外線レーザー生成に最適な周波数変換材料です。

これらのユニークな特性により、非線形光学アプリケーションで最も有望な材料の1つとして知られています。 ZGPは、光学パラメトリック発振（OPO）テクノロジーを介して、3〜5μmの連続調整可能なレーザー出力を生成できます。 3〜5μmの大気透過ウィンドウで動作するレーザーは、赤外線対策、化学物質モニタリング、医療機器、リモートセンシングなどの多くのアプリケーションにとって非常に重要です。
私たちの能力：
動的温度場技術が作成され、ZGP多結晶を合成するために適用されました。この技術により、500g以上の高純度ZGP多結晶と巨大な粒子が1回の実行で合成されました。
方向性ネッキング技術（転位密度を効率的に下げることができる）と組み合わせた水平勾配凍結法は、高品質のZGP結晶の成長にうまく適用されました。

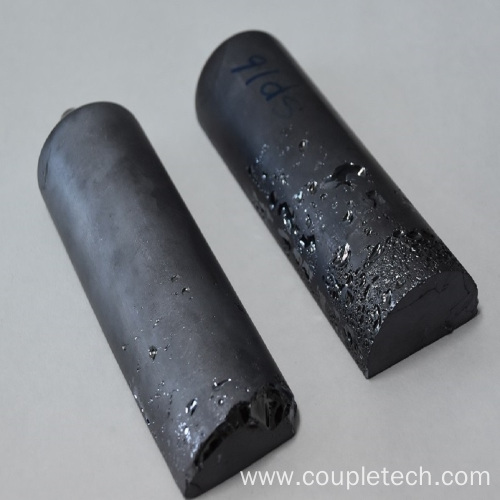

世界最大径（Φ55mm）のキログラムレベルの高品質ZGP結晶は、垂直勾配凍結法によって成功裏に成長しました。
結晶の高品質と高水準の結晶処理技術により、優れた性能を備えた結晶デバイスが実現されました（3〜5μmの中赤外線波長可変レーザーは、2μmで励起した場合の変換効率が56％を超えます。光源）。
ZnGeP2デバイスとオリジナルの成長したままの結晶を、高い均一性、低い吸収係数、優れた安定性、および高い変換効率を備えた質量スケールで提供できます。同時に、お客様に結晶性能試験サービスを提供できるようにする結晶性能試験プラットフォームのセット全体を確立しました。
