PCD02ポッケルスセルドライバー
当社のPCD02POCKELSCELLS DRIVER製品は、市場で人気があります。ソリッドステートレーザーの電気光学Qスイッチ（ポッケルスセル）を制御するための高電圧パルスの生成。高速HV（10 ns未満）エッジにより、パルス前後の優れたコントラストが保証されます。
お問い合わせを送信
製品説明
PCD02ポッケルスセルドライバー
製品の属性
モデル番号：PCD02
ブランド：Coupletech
供給能力と追加情報
|
包装： |
カートンパッキング |
生産性： |
中国 |
|
交通機関： |
海、陸、空 |
原産地： |
済南 |
|
供給能力： |
1000個 |
HSコード： |
9013901000 |
梱包と配送
販売単位：バッグ/バッグ
パッケージタイプ：カートンパッキング
応用：
特徴：
â—高速HV立ち上がり/立ち下がり時間：<10 ns
â— HVパルス振幅：最大4.0 kV
â—パルス繰り返し周波数：最大1000Hz
â—ジッター、システム入力から出力：<1.8ns
â— TTL（CMOS）入力信号が必要（3.3 / 5V、光絶縁）
â—内蔵の高電圧源
â— HV電圧制御：「HVプログラム」ポテンショメータまたはアナログ入力。
仕様：
|
HVパルス振幅 |
1.0〜4.0 |
kV |
|
|
立ち上がり/立ち下がり時間 |
≤10 |
ns |
負荷容量：10PF |
|
HVパルスジッター |
≤1.8 |
ns |
|
|
回復時間 |
≤50 |
µs |
|
|
電圧供給 |
12 |
VDC |
12±0.5V、<150 mA |
|
HVパルス繰り返し周波数 |
0〜2000 |
Hz |
|
|
外部トリガーパルス振幅要件 |
3.3〜5 V |
V |
光絶縁 |
|
HVパルス遅延 |
70〜90 |
ns |
|
|
寸法 |
60 * 35 * 20 |
んん |
|
|
作動温度 |
-30〜60 |
℃ |
|

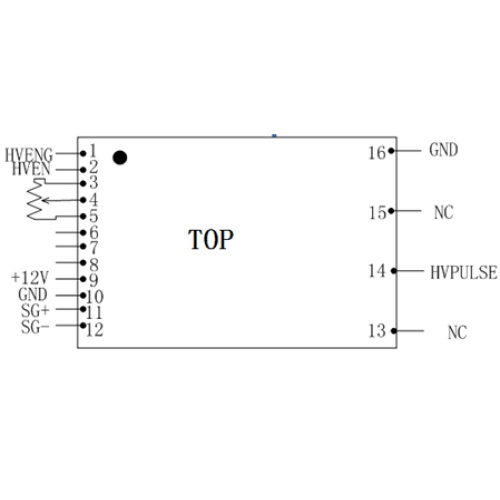

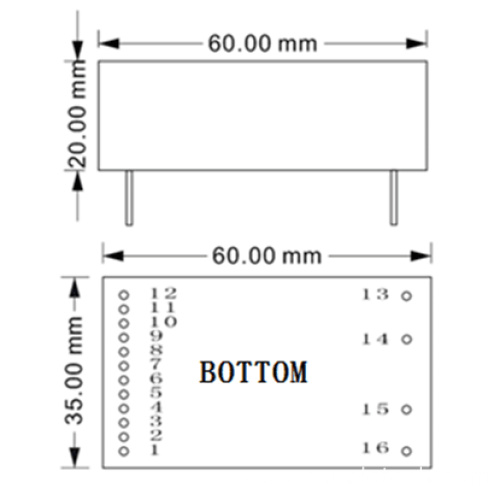

PCD02の外形図：
|
ピン |
指定 |
説明 |
|
1 |
EN + |
高電圧出力はPIN1PIN2によって有効になります （[1 "–無効、[0" –有効） |
|
2 |
EN- |
|
|
9 |
+ 12V |
入力電源 |
|
10 |
GND |
電源からの復帰 |
|
11 |
SG + |
PIN11の[0"または"1"からのステップPIN12は、ポッケルスセルでQSwitchedパルスを形成します |
|
12 |
SG- |
|
|
13 |
NC |
|
|
14 |
+ HVPULSE |
Qスイッチ電極：HVパルス出力 |
|
15 |
NC |
|
|
16 |
GND |
Qスイッチ電極：GND |
|
3 |
HVプログラム1 |
HV電圧制御： [HVプログラム」ポテンショメータ |
|
4 |
HVプログラム2 |
|
|
5 |
HVプログラム3 |
|
|
6 |
NC |
|
|
7 |
NC |
|
|
8 |
NC |
|
l [0 "は論理0の低レベル（0V）を意味し、[1"は論理1の高レベル（3.3 / 5V）を意味します
l[NC"は接続がないことを意味します
電気ブロック図：

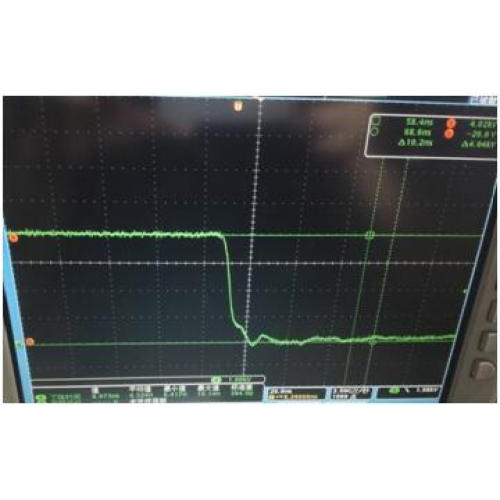

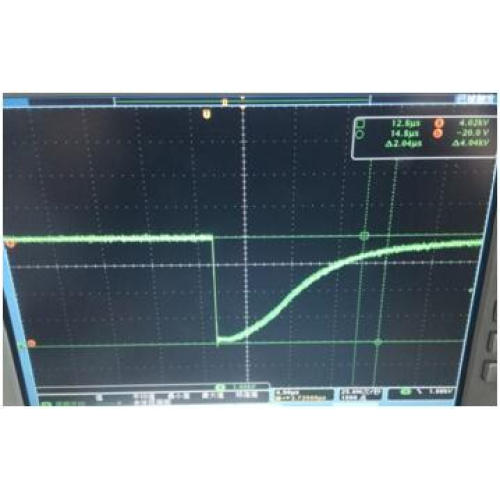

典型的な出力：
PCD02のデモボード：
