偏光ビームスプリッターキューブ（PBS Cube）

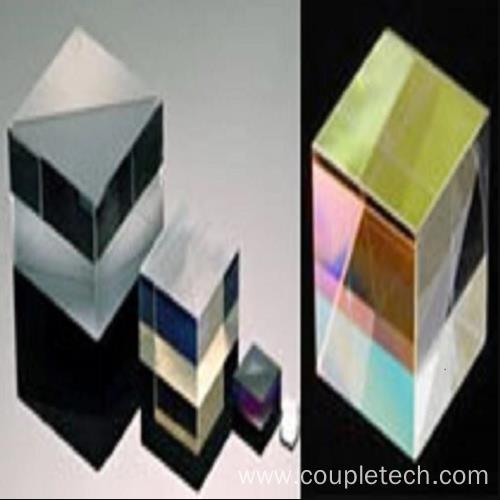

偏光ビームスプリッターキューブ（PBSキューブ）は、2つの高精度高公差直角光学プリズムを接合して構成されています。 1つのプリズムの斜辺は偏光誘電体コーティングでコーティングされています。ビームを2つの直交する直線偏光成分にランダムに偏光します。 S偏光は90度の角度で反射され、P偏光は透過されます。 PBSキューブは、偏光光学分野で偏光子、ビームスプリッター、またはビームコンバイナーとして使用できます。入力ビームに平行な出力ビームはp偏光ビームと呼ばれ、直交出力ビームはs偏光ビームと定義されます。

消光比が300：1〜1000：1のPBS Cube偏光子が利用可能です。Coupletechの偏光ビームスプリッターまたはビームコンバイナーには、非常に幅広いコーティングがあります。つまり、狭帯域：488nm、532nm、632.8nm、650nm、808nm、850nm、980nm 、1064nm、1310nm、1550nmおよびブロードバンド：450-650nm、650-850nm、900-1200nm、1200-1550nm、1500-1610nm。 Coupletechのビームスプリッターのサイズは5x5 x 5mm3、9 x 9 x 9mm3、10 x 10 x 10mm3、12.7 x 12.7 x 12.7mm3、15 x 15 x 15mm3、20 x 20 x 20mm3、25.4 x 25.4 x 25.4mm3 、他のサイズはカスタマイズできます。偏光ビームスプリッターは、偏光光学材料および光学素子として頻繁に使用されます。
